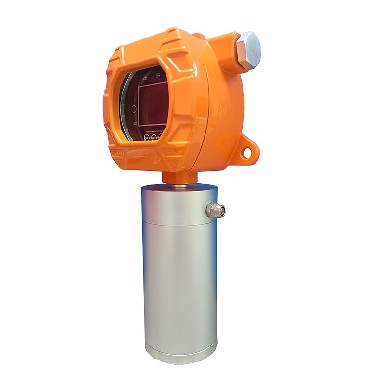

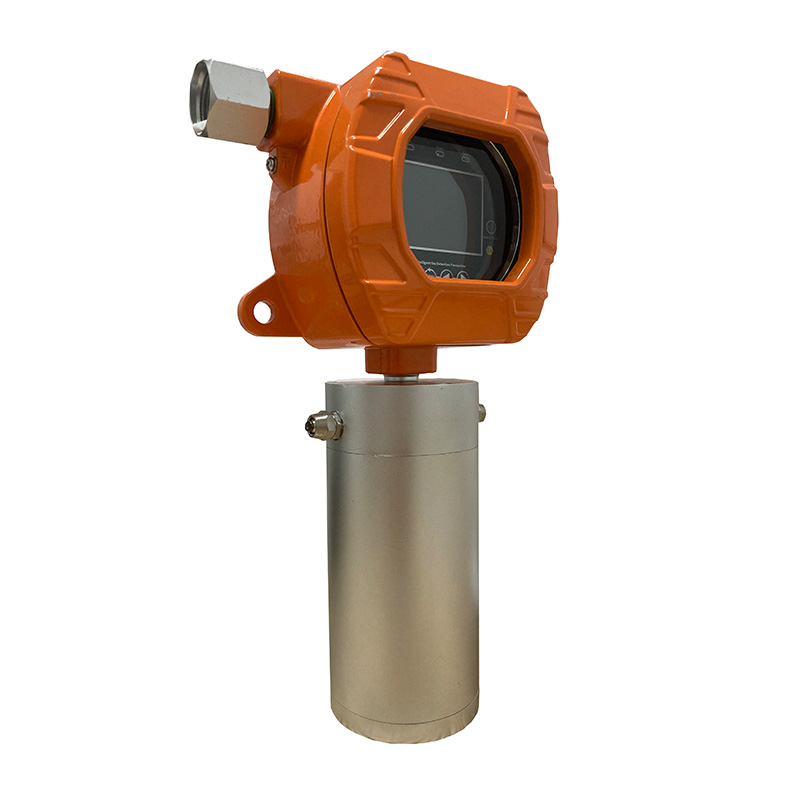

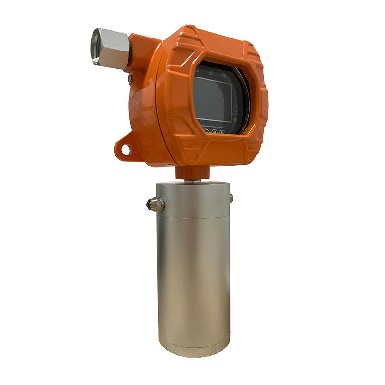

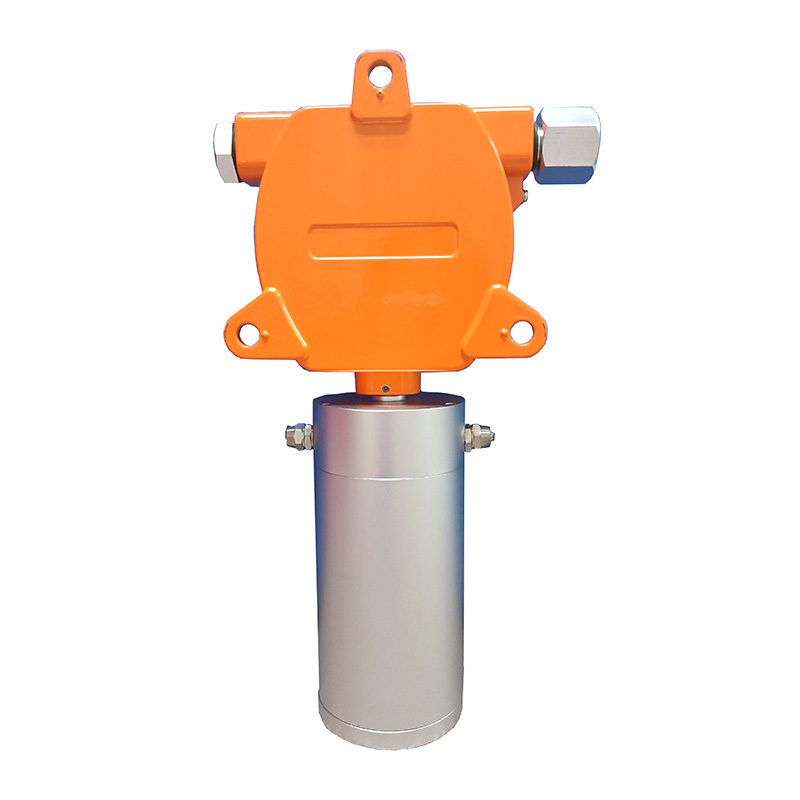

MIC-600固定式PID氣體檢測儀應用于現場有機揮發性氣體濃度24小時連續在線監測及溫濕度的測量,現場顯示濃度和遠程數據傳輸,遠程數據傳輸。采用2.5寸高清彩屏實時顯示濃度,選用陶瓷基底PID光離子氣體傳感器,具有自清洗功能,長壽命,抗污染能力強,信號穩定,分辨率高的特點,特別適合超低濃度檢測和苯系物檢測。MIC-600先進的電路設計、成熟的內核算法處理,取得了多項軟件著作專利和外觀專利,堅固耐用的防爆外殼和氟碳漆表面處理工藝適用于各種危險場所和強酸強堿的腐蝕性環境,耐磨損。
MIC-600固定式PID氣體檢測儀特點:
●本安電路設計,防爆認證,二級防雷、防靜電,防雷和防靜電能力
超過國家標準,抗高強度脈沖浪涌電流沖擊。高可靠性和穩定性。
防反接設計,任意形式的反接都不會損壞儀器
●符合EMI、EMC標準,通過國標測試及CPA計量器具許可認證。
執行標準:GB15322.1-2003
GB 3836.1—2010 《爆炸性氣體環境用電氣設備 通用要求》
GB 3836.2—2010 《爆炸性氣體環境用電氣設備 隔爆型“d”》
GB 3836.4—2010 《爆炸性氣體環境用電氣設備 本質安全型“i”》
●標準總線RS485(RTU)和4~20mA標準信號同時輸出,3組繼電器開關量輸出,現場聲光報警(選配)。
可選頻率輸出 200-1000Hz 、Hart協議信號、1~5V輸出、無線傳輸:LORA、433兆Hz、NB-IOT、4G等。
可以有線或無線遠程實時監控,將數據上傳到手機APP或通過局域網、互聯網傳輸?shù)皆破脚_、環保局、其他
監控中心、監控設備、監控電腦,通過上位機軟件或氣體報警控制器實時監控現場的濃度。
●兼容各種二次表、數據采集模塊、PLC、DCS系統,可直接驅動電磁閥、風機、報警器等設備,也
可以通過驅動中間繼電器來驅動大功率設備。選配MIC2000控制器可以同時監控1000臺檢測儀。
●大容量數據存儲功能,可以記錄實時濃度值、溫濕度、或只記錄報警值及時間。
支持本機存儲或SD卡存儲,本機存儲標配容量為10萬條記錄,需更大容量 SD卡存儲的容量可訂制。
通過免費上位機軟件進行數據導出和分析,支持在本機上查看數據或刪除數據,可設置在容量不夠的時候自動覆蓋數據或不覆蓋數據,自動停止記錄功能。
●標配紅外遙控器,可以實現在危險場合免開蓋操作,比如:修改報警點、濃度校準、零點校準、消音、
恢復出廠、進入菜單、查看記錄、4mA輸出、20mA輸出(校準其他采集設備需用這個功能)。
●中英文界面可選擇,默認中文界面,支持氣體濃度單位自由切換,單位可選:ppm、mg/m3、ppb,其他單位顯示可定制

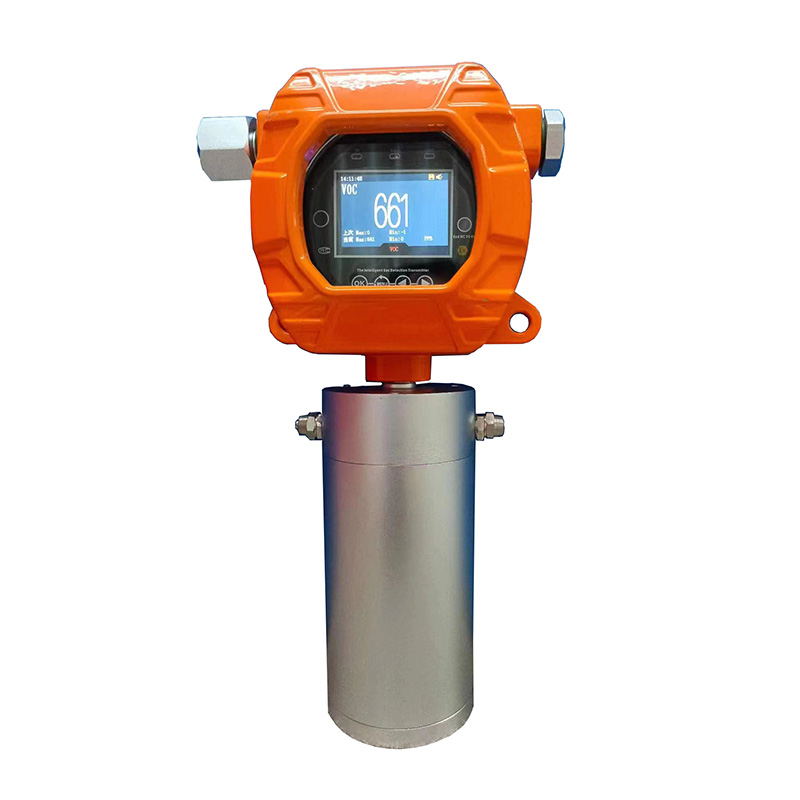

●2.5寸高清彩屏(LCM)顯示實時濃度、時間、溫度、濕度、存儲狀態等信息,菜單界面采用高清仿真圖標來顯示各個菜單的功能名稱,簡明中文或英文操作提示。
●三種顯示模式可切換:同時顯示多種氣體濃度、大字體循環顯示單通道氣體濃度、實時曲線,各通道
之間自動或手動循環可切換,可設置是否顯示最大值、最小值、氣體名稱,可查看歷史記錄曲線圖。
●自動跟蹤零點防止漂移,溫度補償、多級校準。
●數據恢復功能、濃度校準誤操作自動識別并阻止。
MIC-600固定式PID氣體檢測儀參數:
檢測氣體:有機揮發性氣體總和,選配:最多可同時檢測1~6種氣體濃度和溫濕度
檢測原理:PID光離子,自清洗功能
傳感器壽命:3-5年
檢測范圍:0~1、10、100ppm、1000、2000、4000ppm可選,其他量程可訂制
分 辨 率:0.01ppm或0.001ppm(0~10 ppm);0.01ppm(0~100 ppm),0.1ppm(0~1000 ppm),
1ppm(0~1000 ppm以上)
溫度檢測:-40℃~+120℃(選配),濕度檢測:0~100%RH (選配),分辨率:溫度0.1℃,濕度:1%RH
檢測精度:≤±2%F.S(全量程內2%),溫度0.5℃,濕度:3%RH,更高精度可訂制
檢測方式:固定式安裝,在線檢測,泵吸式測量,管道式(M45X1.5外螺紋)、流通式可選
安裝方式:管道式、壁掛式。管道式的工作壓力為大氣壓±30%,超出范圍需降壓處理
響應時間:T90≤20秒
恢復時間:≤30秒
輸出信號:總線制RS485(RTU)、三(四)線制4~20mA、可選0~20mA、1~5V、0~5V、0~10V、無線傳輸
報警方式:現場聲光報警(選配),默認1路,可選3路無源觸點(干節點)輸出,三級報警,報警點可設置
工作環境:-40℃~+70℃
樣氣溫度:-40℃~+70℃(常規),選配:-40℃~+400℃、-40℃~+800℃ (最高1300℃)
相對濕度:≤10-95%RH (常規)非凝露場合,選配:10-99%RH 用于高溫高濕度場合,訂貨時
需注明,需配預處理系統)
工作電壓:12~30V(DC直流,單臺設備的標準電源為24V,1A或大于1A 的直流開關電源)
電源參考:24V,2.1A 的開關電源可以帶動40臺有毒氣體檢測儀,或15臺可燃、紅外氣體檢測儀
防爆形式:隔爆型 ExdⅡCT6,可選:本安型防爆
連接電纜:4~20mA選三芯屏蔽電纜,RS485選四芯,距離超1000米時單根線徑≥1.5mm;屏蔽層接大地
電氣接口:3/4NPT,可選M20X1.5內螺紋、1/2NPT
防護等級:IP66 防水濺和短時間雨淋,長時間雨淋需選配防雨罩或選擇不帶顯示的外殼或訂貨時注明
外形尺寸:210×170×85mm
重 量:2Kg
選配附件:墻壁安裝支架、固定在管道上的安裝支架(四分、六分管)、DN50法蘭管道安裝或不銹鋼螺紋焊座
(需注明管道尺寸,如DN50、DN15...)、常溫高濕預處理系統、高溫高濕度預處理系統、
高溫高濕高粉塵預處理系統、減壓閥、流量計、溫濕度測量、大容量SD存儲卡、防雨罩、
24VDC采樣泵、真空泵、24V開關電源。
連電腦監控需要的配件:免費上位機軟件、RS485/RS232轉換器、無RS232接口的筆記本電
腦還需USB/RS232 轉換連接線,如果要網絡傳輸還需 TCP/IP轉換器
應用場合:石油、化工、醫藥、環保、尾氣排放、空氣治理等場合
